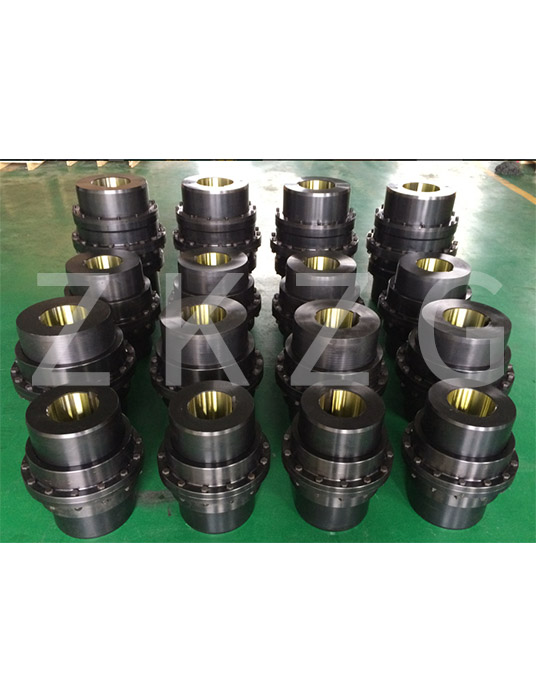

鼓形齿式联轴器作为一种传动装置,由普通直齿联轴器发展演变而来的,鼓形齿式联轴器是由两个鼓形外齿套与一对直齿内齿齿圈等零件组成,靠内、外齿的啮合传递转矩,并通鼓形外齿套的直齿的内齿圈的轴线摆动(称角向位移)来补偿俩传动轴线的相对偏移。齿长方向的鼓度越大,其角向位移越大,而旧的齿轮联轴器只允许0.5°;从弯曲强度和承载能力来看,在相同的工作条件下鼓形齿联轴器传递扭矩可提高15~20%。
齿长方向的鼓度,使齿对接触情况较好,因此鼓形齿式联轴器有传动能力大、角位移大、传动平稳、效率高、寿命长等优点,取代直齿联轴器,并广泛用于冶金机械,重型、矿山机械,起重、运输机械等传动。鼓形齿式联轴器承载冲击性能好,但齿面接触应力和齿根弯曲疲劳强度要求高,如果我们采取特殊结构、特殊材料、特殊工艺,那么该联轴器就能够满足大直径轧管机的要求。
齿式联轴器属于刚挠性联轴器,由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿式联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。
鼓形齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。鼓形齿式联轴器需在有良好和密封的状态下工作,径向尺寸小、承载能力大,常用于低速重载工况条件的轴系传动。
